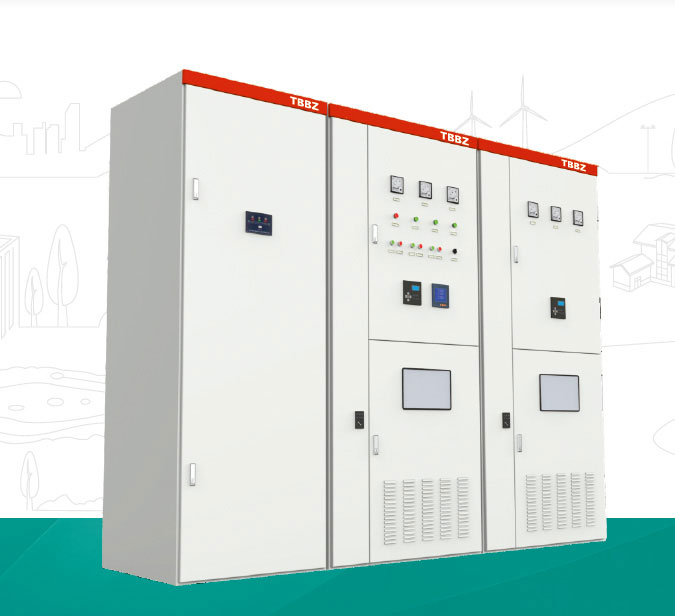

TBBZ高压无功自动补偿装置

服务热线:0577-62656909
打印当前页
放入收藏夹
发邮件给我
分享到:
  • 产品描述

概述
    TBBZ系列高压无功自动补偿装置根据6KV、1 0KV供电母线的电网及负荷状况,通过控制系统电容器组自动跟踪投切,进行无功功率自动跟踪补偿,功率因数达到0.9以上。极大的优化电能质量、节损降耗,提高输配电系统的输送容量。

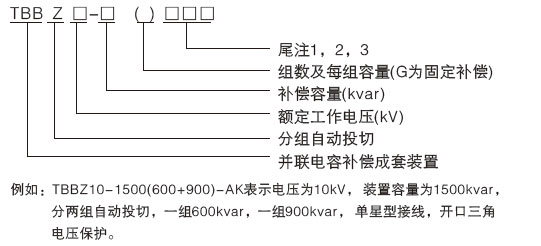

型号含义

正常使用条件
◆海拔高度:不高1000m;
◆环境温度:-25~+55℃:
◆相对湿度:不超过85%:
◆运行场所不允许有爆炸危险的介质,周围介质中不应含有腐蚀性和破坏绝缘的气体及
导电介质,不允许充满水蒸汽及有严重的霉菌存在。
产品特点
◆装置能在1.1倍额定工作电压的稳态过电压下长期运行:
◆装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行:
◆装置采用真空接触器投切,可频繁操作;
◆每组电容器设有放电线圈,在5秒内可剩余电压降致50V以下;
◆每组电容器可用继电器保护或是微机保护控制单元,实现电容器组的过流、电压不平
衡、系统的欠压、过压保护。当某组电容器出现故障后,可切断本组电容器,不影响
其他电容器的使用:
◆单台电容器有喷逐式熔断器保护,每组配有避雷器起操作过电压及雷击过压保护:
◆大屏幕液晶显示控制器,实时显示系统电压、电流、功率因数;具有RS232/RS485
标准通讯接口,并可实现“四遥”功能:
◆每组可配置电抗器抑制合闸涌流或抑制谐波放大。
产品特点
◆额定电压:6-10kV;
◆额定频率:50Hz;
◆额定容量:100-10000kvar;
◆分组数量:1-5组:
◆电抗器参数选择:抑制合闸涌流,电抗率为0.1-1%; 抑制5次以上谐波,电抗率为6%;抑制3次以上谐波,电抗率为12%:
