YB□-12/0.4预装式变电站

服务热线:0577-62656909
打印当前页
放入收藏夹
发邮件给我
分享到:
  • 产品描述

产品概述

    本产品符合G17467-2010《高压/低压预装式变电站》标准。适用于城市公共配电、路灯用电、工矿企业、市区建筑、住宅、山区、宾馆、公园及工地施工等,可实现环网型和终端型供电方式。
使用环境
◆海拔高度:≤1000m;
◆环境温度:-30℃~+40℃;
◆温度:上限月平均气温+30℃,下限年平均气温+20℃;
◆相对湿度:日平均≤95%,月平均≤90%;
◆防震水平:水平加速度0.4m/s²,垂直加速度0.15m/s²;
◆安装地点:无剧烈冲击、严重污染和化学腐蚀、无导电尘埃及爆炸危险场所。
◆当不能满足正常使用条件时,请用户与我公司协商解决。
产品结构图特点
◆箱变的基本结构分为“目”字形和“品”字形,箱体骨架采用优良槽钢和角钢焊接而成,具有较高的机械强度,箱体采用铝合金型材制作,具有较好的防腐能力,整体美观的外形经喷漆着色可与周围环境相协调,精心设计的底部起吊装置,给安装运输移动提供了更大的方便。
◆箱变内有独立的高压室、变压器室和低压室,各室照明随门的开启自动打开。高压室内装有高压环网开关设备,可根据用户需要选用压气式/真空式负荷开关,且具有“五防”功能,当采用限流型高压熔断器时,有某相熔断器熔断时,负荷开关自动分闸,避免了因缺相运行而引起故障。
◆变压器室采用自然通风和自动控制的强迫散热风冷装置,具有随温度变化而自动控制的排风系统,能有效控制降低箱内温度,满足运行要求,根据用户要求还可采用防凝露的装置,根据用户的要求,可沿轨道能方便地从变压间室两侧从大门进出。箱体材料能防止雨水和污物进入,具备长期户外使用的条件,保证防腐防水,防尘性能,使用寿命长,维护简单,外形美观。
◆变压器可采用干式或油浸式变压器,油浸式变压器可选用有油枕和无油枕全密封的两种。
◆低压室具有低压成套开关设备的总体功能,供用户挑选,任意组合。
◆外壳材料:外壳材料有复合板、不锈钢复合板、覆铝锌板、不锈钢板、金属雕花板。
◆结构特点:高压结构合理紧凑,可选用SF6、FZN57、VHC环网柜,全部具有五方联锁功能。
变压器自然通风和自动通风冷却系可适用干式和油浸式变压器。
◆低压室:可根据用户要求采用多种结构的配电方案,有动力配电,照明配电,无功自动补偿,电能计量等各种功能,装有自动照明系统。

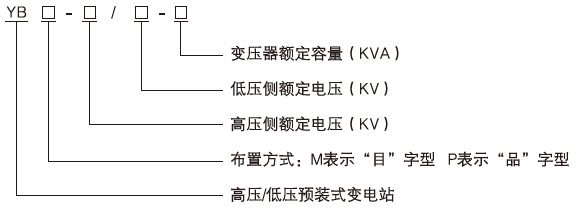

型号说明

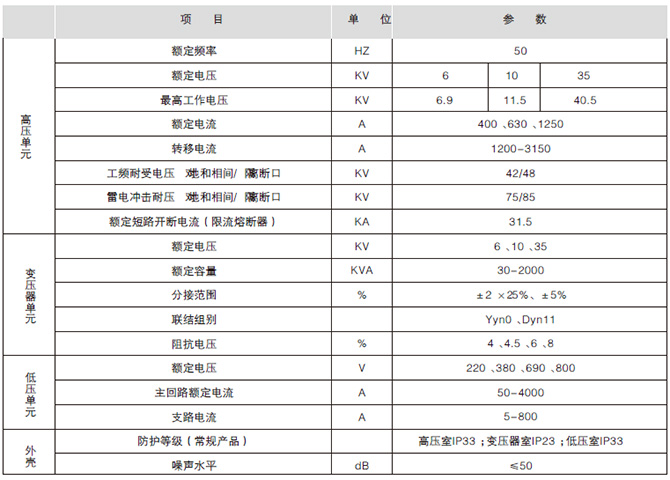

性能参数

产品结构图

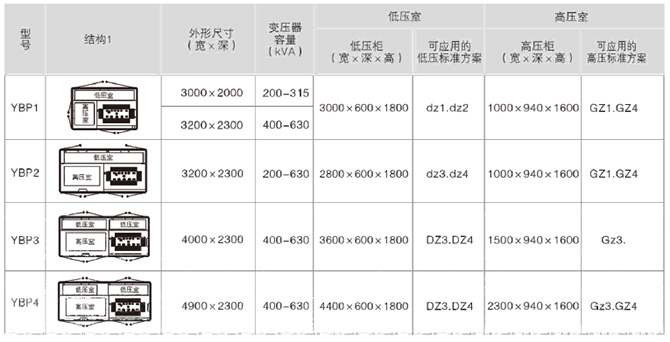

结构1

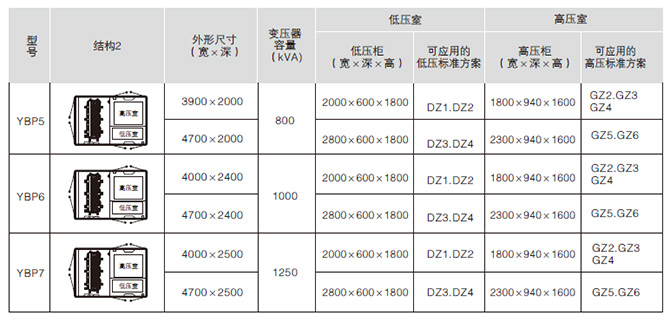

结构2

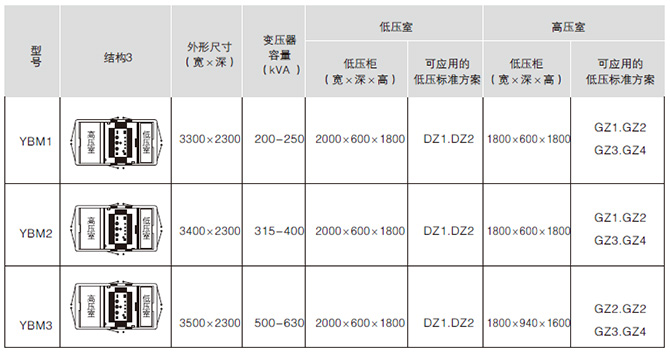

结构3

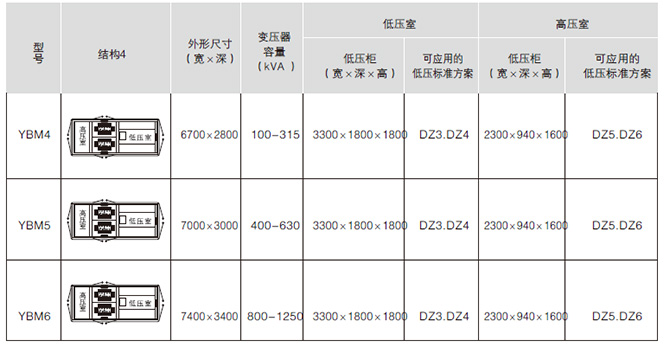

结构4
