概述

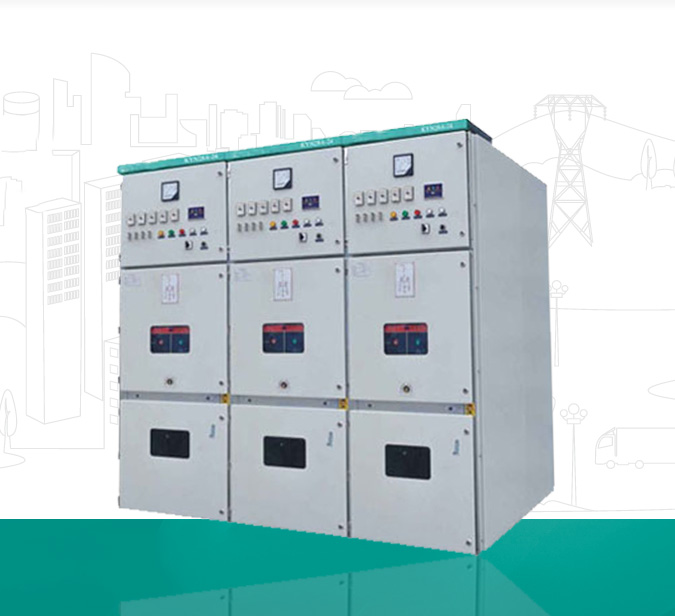

KYN28A-24(SDK1-24)型铠装移开式交流金属封闭开关设备(以下简称开关设备),适用于户内三相50/60Hz、额定电压24kV的电力系统中,主要应用于发电厂,变电所、工矿企业及高层建筑中,作为接受和分配电能并对电路实行控制、保护和监测。
    KYN28A-24(SDK1-24)型开关设备具有各种防止误操作的功能,包括防止带负荷移动手车,防止接地开关闭合位置合断路器、防止带电合接地开关和防止误入带电隔室等功能。开关设备配置性能优良的VS1、VN2系列中置式高压交流真空断路器及固封式真空开关。开关设备二次回路配置可靠的控制保护元件;母线采用热缩绝缘材料或环氧涂覆的绝缘手段,优化电极形状,柜体结构紧凑,该开关设备是技术优良、性能稳定、结构合理、使用方便、安全可靠的配电设备。

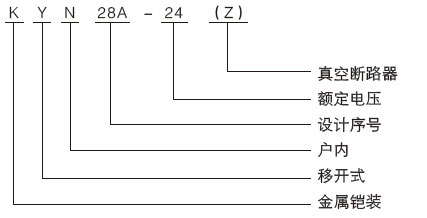

型号含义

正常使用条件
◆环境条件:上限温度:+40℃,下限温度:-15℃,且在24h内测得的平均值不超过35℃。
◆温度条件如下:日相对湿度的平均值不超过95%;
                              月相对湿度的平均值不超过90%;
                              日水蒸气压力的平均值不超过2.2kPa;
                              月水蒸气压力的平均值不超过1.8kPa;
◆海拔不超过1000m;
◆周围空气没有明显地收到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染;
◆来自开关设备和控制设备外部的振动或地动是可以忽略的;
◆在二次系统中感应的电磁干扰的幅值不超过1.6kV。
使用条件
    在超过GB/T11022规定的正常环境条件下使用时,本公司和用户可就超出正常运行条件的运行条件进行协商,并达成协议。为防止凝露现象,开关设备设有加热器,当开关设备处于备用状态时即应投入使用。开关设备正常运行时也应注意投运加热器。
技术参数
开关设备主要技术参数

注:架空进出线柜深度为2360mm。

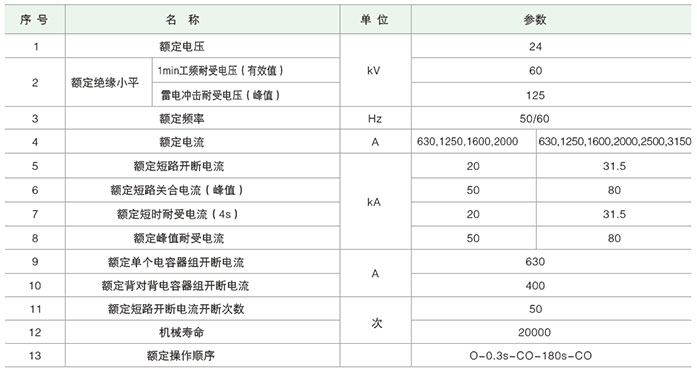

QCE1-24、VN2-24 真空断路器主要技术参数

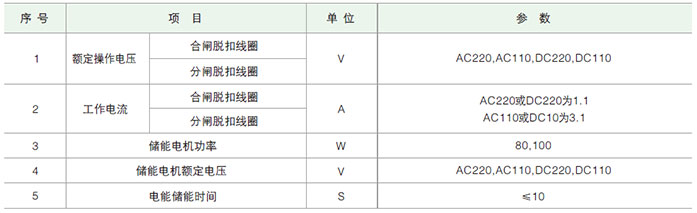

弹簧操动机构技术参数
